Cách đo mắt lưới inox và đường kính sợi chính xác trước khi đặt hàng

Khi cần đặt lại một mẫu lưới đang sử dụng, kiểm tra hàng nhận được hoặc gửi thông số để hỏi tư vấn, chỉ nói “mắt nhỏ” hay “sợi khá dày” thường chưa đủ. cách đo mắt lưới inox đúng giúp bạn tách rõ hai thông số quan trọng: kích thước khoảng hở thực tế của mắt và đường kính sợi inox. Đây là cơ sở để đối chiếu quy cách, tránh nhầm giữa mắt lưới, bước lưới và số mesh.

Điểm dễ sai nhất là đo từ tâm sợi này đến tâm sợi kế tiếp rồi gọi đó là kích thước mắt. Với lưới đan ô vuông, khoảng cách tâm–tâm còn bao gồm đường kính dây. Vì vậy, cách đo mắt lưới inox cần xác định đúng đại lượng trước khi đọc thước.

Hiểu đúng “mắt lưới” trước khi cầm thước đo

Trong thực tế mua bán, “mắt lưới” thường được dùng để chỉ khoảng trống mà vật liệu, không khí hoặc hạt có thể đi qua. Với lưới đan ô vuông, cách hiểu kỹ thuật gần nhất là khoảng hở giữa hai sợi liền kề, không phải khoảng cách từ tâm sợi này đến tâm sợi kia.

ISO 9044:2016 về lưới dây kim loại đan công nghiệp phân biệt bề rộng lỗ mở với bước lưới. Với lưới vuông đơn giản: bước lưới = kích thước khoảng hở + đường kính sợi.

Khái niệm này đặc biệt quan trọng khi thực hiện cách đo mắt lưới inox. Nếu đo nhầm bước lưới rồi gửi con số đó cho nhà cung cấp, quy cách nhận được có thể khác rõ so với mẫu đang dùng.

Phân biệt lưới đan và lưới hàn trước khi đo

Lưới inox đan có các sợi đan xen, vì vậy với lưới mịn người dùng thường gặp thêm thông số mesh. Trong khi đó, lưới inox hàn có các dây giao nhau được cố định tại điểm hàn và thường được mô tả trực tiếp bằng kích thước ô cùng đường kính dây.

Do cấu trúc khác nhau, cách đo mắt lưới inox cũng thay đổi: mắt lớn có thể đo trực tiếp khoảng hở, còn lưới đan mịn nên đo nhiều bước liên tiếp rồi tính trung bình.

Dụng cụ cần có khi áp dụng cách đo mắt lưới inox

Không phải trường hợp nào cũng cần thiết bị chuyên dụng. Quan trọng là dụng cụ phù hợp kích thước cần kiểm tra: thước cặp thuận tiện cho mắt vừa hoặc lớn, còn panme phù hợp hơn khi đo sợi nhỏ.

Trước khi áp dụng cách đo mắt lưới inox, hãy làm sạch vị trí đo, trải lưới tương đối phẳng và tránh kéo căng lưới đan mềm vì mắt có thể bị biến dạng tạm thời.

Cách đo mắt lưới inox chính xác theo từng loại

1. Với lưới hàn hoặc lưới mắt lớn: đo khoảng hở trực tiếp

Đặt ngàm trong của thước cặp vào hai mép trong của hai sợi liền kề. Số đọc là khoảng hở của mắt theo phương đang đo. Nếu mắt hình chữ nhật, đo cả chiều ngang và chiều dọc rồi ghi theo dạng rộng × cao. Không đo từ mép ngoài sợi này đến mép ngoài sợi kia vì giá trị đó đã cộng thêm phần dây.

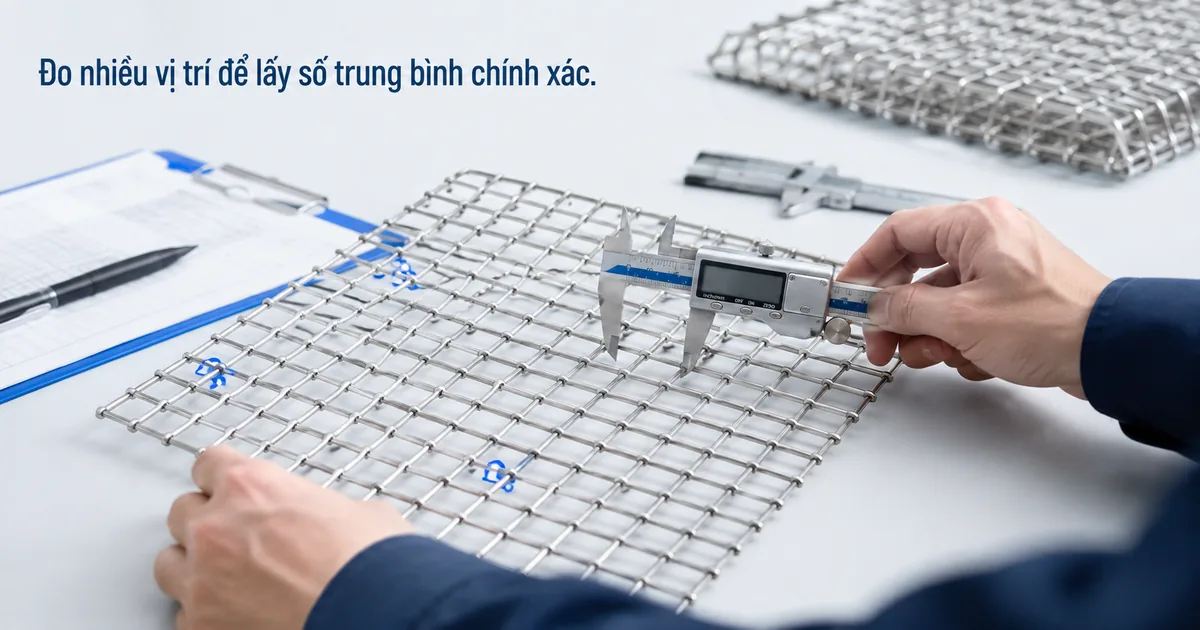

Để cách đo mắt lưới inox đáng tin cậy hơn, nên đo vài mắt ở vùng giữa tấm và thêm vị trí gần mép. Nếu số đo chênh nhau, hãy ghi khoảng dao động hoặc giá trị trung bình thay vì chọn riêng giá trị “đẹp nhất”.

2. Với lưới đan: ưu tiên đo nhiều bước rồi tính trung bình

Lưới đan có thể có sai khác nhỏ giữa từng mắt. Trong cách đo mắt lưới inox cho lưới mịn, nên đo chiều dài phủ qua nhiều bước liên tiếp, lấy tổng chiều dài chia cho số bước rồi trừ đường kính sợi.

Ví dụ, nếu đo 20 bước được tổng chiều dài 42,4 mm và đường kính sợi trung bình là 0,60 mm thì bước trung bình là 2,12 mm; khoảng hở ước tính là 1,52 mm. Đây là ví dụ minh họa cách tính, không phải quy cách cố định cho một sản phẩm cụ thể.

Nếu lưới có kiểu dệt đặc biệt, mắt không vuông hoặc sợi dọc/ngang khác đường kính, không nên suy ngược quy cách bằng công thức đơn giản. Khi đó, cách đo mắt lưới inox an toàn hơn là ghi số đo quan sát được, chụp ảnh cận cảnh kèm thước chuẩn và gửi mẫu khi cần.

Đo đường kính sợi khi áp dụng cách đo mắt lưới inox

Sau khi đo mắt, cần xác định đường kính sợi vì hai tấm có khoảng hở tương tự nhưng dùng dây khác nhau sẽ không có cùng cấu trúc. Xem thêm bài đường kính sợi lưới inox ảnh hưởng đến đặc tính sử dụng.

Với dây đủ lớn, dùng thước cặp kẹp nhẹ vào một đoạn sợi thẳng, đặt ngàm vuông góc với trục sợi. Với dây nhỏ, panme thường thuận tiện hơn. Không nên đo ngay tại nút đan, vị trí dây bị dập hoặc bướu hàn vì đây không phải tiết diện đại diện cho đường kính sợi.

Để hoàn thiện cách đo mắt lưới inox, hãy đo đường kính ở nhiều sợi khác nhau. Nếu là lưới đan có sợi dọc và sợi ngang khác nhau, ghi riêng từng giá trị. Nếu mẫu cũ đã mòn, bị ép dẹt hoặc ăn mòn, cần ghi chú hiện trạng vì đường kính đang đo có thể không còn bằng đường kính danh nghĩa ban đầu.

Không dùng phép đo để suy ra mác inox

Thước cặp hoặc panme chỉ cho biết kích thước hình học, không xác định vật liệu là inox 201, 304 hay 316. Nếu cần đặt lại đúng vật liệu, hãy đối chiếu hồ sơ, chứng từ hoặc yêu cầu kỹ thuật; không tự kết luận từ màu bề mặt.

Cách đo mắt lưới inox và kiểm tra mesh từ số đo thực tế

Trong cách đo mắt lưới inox cho lưới đan mịn, mesh là thông số thường gặp. Với lưới ô vuông đơn giản, số mesh liên quan đến số bước trên một inch; vì 1 inch bằng 25,4 mm, có thể kiểm tra gần đúng bằng công thức:

Ví dụ, khoảng hở 1,50 mm và đường kính sợi 0,60 mm cho bước 2,10 mm; mesh xấp xỉ 12,1. Đây chỉ là phép kiểm tra logic cho lưới đan ô vuông đơn giản, không phải kết luận quy cách cho mọi cấu trúc.

Bài quy cách mesh và cách chọn lưới inox đan giải thích riêng mối quan hệ giữa mesh, đường kính sợi và khoảng hở. Khi áp dụng cách đo mắt lưới inox cho lưới Dutch Weave, lưới sợi chữ nhật hoặc cấu trúc dệt đặc biệt, hãy ưu tiên thông số của nhà sản xuất hoặc gửi mẫu thay vì dùng công thức của lưới vuông để suy đoán.

7 sai lầm thường gặp khi đo mắt lưới và đường kính sợi

1. Đo tâm–tâm rồi gọi là kích thước mắt: giá trị này là bước lưới, không phải khoảng hở.
2. Chỉ đo một mắt: một vị trí có thể bị méo, kéo lệch hoặc không đại diện cho toàn tấm.
3. Đo đường kính ngay tại điểm hàn: bướu hàn làm số đọc lớn hơn đường kính dây thực tế.
4. Kẹp thước quá mạnh: với sợi mảnh, lực kẹp có thể làm sợi hoặc mắt lưới biến dạng.
5. Trộn đơn vị mm, cm và inch: dễ gây nhầm khi gửi yêu cầu đặt hàng.
6. Dùng mesh thay cho toàn bộ quy cách: cùng mesh nhưng đường kính sợi khác thì khoảng hở cũng khác.
7. Tự suy ra mác inox từ màu hoặc độ sáng: phép đo kích thước không cho biết thành phần vật liệu.

Một cách đo mắt lưới inox tốt không nằm ở việc lấy thật nhiều chữ số thập phân, mà ở dụng cụ phù hợp và cách ghi số đo có ý nghĩa thực tế.

Ghi kết quả cách đo mắt lưới inox thế nào trước khi đặt hàng?

Sau khi hoàn thành cách đo mắt lưới inox, nên gom thông tin thành một dòng rõ ràng. Kết quả cách đo mắt lưới inox chỉ hữu ích khi người nhận biết rõ đâu là khoảng hở, đâu là đường kính sợi. Với lưới hàn, có thể ghi: “lưới hàn, mắt đo thực tế khoảng A × B mm, dây khoảng d mm, kích thước tấm cần dùng, số lượng”. Với lưới đan, nên ghi thêm mesh nếu đã biết hoặc mesh ước tính kèm chú thích rằng giá trị được suy từ mẫu.

Nếu cần cắt theo kích thước cụ thể, bạn có thể đối chiếu thêm hướng dẫn lưới inox cắt theo yêu cầu cần cung cấp những thông số nào. Nếu mua dạng cuộn, bài cách chọn khổ lưới inox cuộn giúp kiểm tra thêm khổ rộng và phương án chia vật tư.

Câu hỏi thường gặp về cách đo mắt lưới inox

Có thể dùng thước kẻ để đo mắt lưới inox không?

Có thể dùng thước kẻ cho mắt lớn hoặc đo một đoạn gồm nhiều bước. Tuy nhiên, thước cặp thuận tiện hơn khi cần đặt ngàm đúng vào hai mép trong; với lưới mịn nên đo nhiều bước rồi lấy trung bình.

Đo mắt lưới từ mép ngoài hai sợi có đúng không?

Không, nếu mục tiêu là khoảng hở. Đo mép ngoài sẽ cộng thêm phần đường kính dây. cách đo mắt lưới inox đúng phải phân biệt rõ khoảng hở với bước lưới.

Vì sao cùng một tấm lưới nhưng các mắt đo hơi khác nhau?

Lưới có thể chênh nhẹ do chế tạo, cuộn, kéo căng, cắt hoặc sử dụng. Vì vậy nên đo nhiều vị trí và ghi giá trị trung bình hoặc khoảng dao động.

Biết mắt lưới và đường kính dây có xác định được mesh không?

Với lưới đan ô vuông đơn giản, có thể kiểm tra gần đúng mesh từ khoảng hở và đường kính sợi. Không áp dụng công thức này cho mọi kiểu dệt; cấu trúc đặc biệt cần đối chiếu thông số nhà sản xuất.

Đo đường kính dây tại mối hàn có được không?

Không nên. Bướu hàn có thể làm số đọc lớn hơn thực tế. Hãy chọn đoạn dây thẳng, cách điểm giao và đặt ngàm vuông góc với sợi.

Kết luận: đo đúng hai thông số trước khi chốt quy cách

Về cơ bản, cách đo mắt lưới inox đáng tin cậy bắt đầu từ việc phân biệt khoảng hở với bước lưới, sau đó đo đường kính sợi ở vị trí đại diện và kiểm tra nhiều điểm trên mẫu. Với lưới đan mịn, đo nhiều bước rồi tính trung bình thường giúp giảm sai số đọc; với lưới hàn hoặc mắt lớn, có thể đo trực tiếp khoảng hở theo hai phương.

Trước khi đặt hàng, nên gửi đồng thời loại lưới, mắt đo thực tế, đường kính dây, kích thước thành phẩm, số lượng và ảnh mẫu. Nếu còn phần nào chưa chắc chắn, ghi rõ “ước tính” hoặc “chưa xác định” để bên tư vấn kiểm tra lại thay vì biến số đo tham khảo thành một quy cách khẳng định.
