Lưới inox sàng bột nên chọn bao nhiêu mesh theo độ mịn?

Chọn lưới inox sàng bột theo mesh không nên bắt đầu bằng câu hỏi “mesh càng cao càng tốt”, mà phải bắt đầu từ cỡ hạt muốn giữ lại hoặc cho lọt qua. Cùng một loại bột, yêu cầu sàng thô, loại tạp, tạo độ đồng đều hay kiểm soát hạt mịn sẽ dẫn đến mức mesh khác nhau. Nếu chỉ chọn theo cảm giác “bột mịn” mà không đối chiếu độ mở mắt lưới, lưới có thể quá thưa, quá bí hoặc làm giảm năng suất sàng.

Bài viết này hướng dẫn cách hiểu mesh, quy đổi sang kích thước lỗ tham khảo và chọn lưới inox sàng bột theo từng mức độ mịn. Các con số dưới đây dùng để định hướng lựa chọn; với dây chuyền thực tế, nên chốt theo mẫu bột, yêu cầu đầu ra và thông số độ mở mắt của lưới thay vì chỉ dựa vào tên gọi mesh.

Mesh là gì khi chọn lưới inox sàng bột?

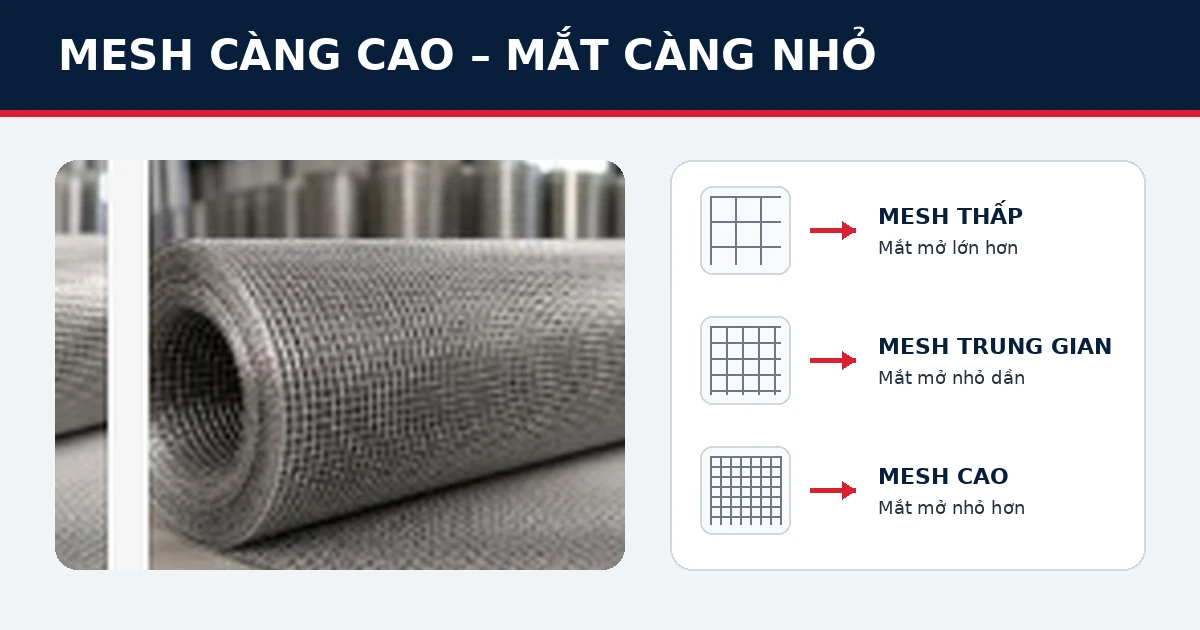

Trong cách gọi phổ biến, mesh được dùng để mô tả độ dày của hệ lưới sàng theo số mắt trên một đơn vị chiều dài. Tuy nhiên, khi cần kiểm soát kích thước hạt, thông số quan trọng hơn là độ mở mắt lưới (aperture). Lý do là đường kính dây cũng chiếm một phần không gian; hai tấm lưới có cách gọi mesh tương tự nhưng cấu tạo dây khác nhau có thể cho diện tích thoáng và khả năng thoát bột khác nhau.

Với hệ sàng kiểm soát hạt, ASTM E11 dùng kích thước lỗ danh nghĩa và dung sai cho lưới sàng thử nghiệm. ISO 3310-1 cũng quy định yêu cầu kỹ thuật đối với sàng bằng lưới kim loại. Người mua có thể tham khảo ASTM E11 về lưới sàng thử nghiệm để hiểu vì sao cần nhìn cả kích thước lỗ thay vì chỉ nhìn số mesh.

Vì vậy, khi đặt lưới inox sàng bột, cách trao đổi rõ nhất là nêu đồng thời: loại bột, cỡ hạt mục tiêu, mức mesh dự kiến, kích thước lỗ cần đạt, yêu cầu năng suất và môi trường làm việc. Nếu chưa có cỡ hạt mục tiêu, nên thử mẫu thay vì chọn một con số thật cao với kỳ vọng “càng cao càng mịn”.

Lưới inox sàng bột nên chọn bao nhiêu mesh theo độ mịn?

Bảng dưới sử dụng các cỡ sàng phổ biến theo hệ ASTM E11 làm mốc tham khảo. Giá trị µm là kích thước lỗ danh nghĩa tương ứng, giúp hình dung mức độ thô – mịn. Đây không phải bảng cam kết quy cách hàng hóa của Thành Đạt; khi mua thực tế cần đối chiếu thông số của đúng loại lưới đang được tư vấn.

Chọn mesh theo mục đích sàng thay vì chỉ theo cảm giác độ mịn

Sàng thô để loại cục và tạp lớn

Nếu mục tiêu chính là tách cục vón, mảnh lớn hoặc tạp chất có kích thước vượt xa phần bột đạt yêu cầu, mức mesh thấp thường hợp lý hơn. Lợi thế là diện tích thoáng lớn hơn, bột đi qua nhanh và ít có nguy cơ bí mặt lưới. Trong nhóm tham khảo, 20–40 mesh là điểm khởi đầu dễ hình dung cho sàng thô; mức cuối cùng vẫn phải dựa trên kích thước tạp cần giữ lại.

Sàng trung bình để làm đều bột

Khi mục tiêu là giảm chênh lệch kích thước hạt và tạo phần bột đồng đều hơn, có thể xem xét vùng 50–80 mesh. Ở mức này, lưới inox sàng bột bắt đầu đòi hỏi cân bằng rõ hơn giữa độ mịn và năng suất. Nếu bột ẩm, dễ bết hoặc có nhiều hạt gần cỡ lỗ, tăng mesh quá nhanh có thể làm giảm lưu lượng đáng kể.

Sàng mịn và rất mịn

Vùng 100–140 mesh phù hợp để khảo sát khi yêu cầu đầu ra nhỏ hơn khoảng 150–106 µm theo mốc ASTM E11. Nếu cần xuống khoảng 90–75 µm, các cỡ 170–200 mesh là nhóm tham khảo tiếp theo. Tuy nhiên, ở mức mịn, hiệu quả không còn phụ thuộc riêng vào lưới: rung sàng, lượng cấp liệu, độ khô của bột, thời gian sàng và hiện tượng bít mắt đều ảnh hưởng mạnh.

Trường hợp cần rất mịn dưới khoảng 75 µm

Khi đi lên 230 mesh và các cỡ cao hơn, mắt lưới nhỏ dần và yêu cầu vận hành khắt khe hơn. Không nên tự chọn mức này chỉ vì muốn thành phẩm “mịn đẹp”. Trước tiên cần xác định liệu hệ sàng có xử lý ổn định hay không, bột có dễ kết tụ không và năng suất mục tiêu có còn đạt được không. Với quy trình cần kiểm soát nghiêm, thử mẫu trên sàng tham chiếu là cách giảm rủi ro chọn sai.

5 yếu tố phải kiểm tra ngoài số mesh

1. Cỡ hạt cần cho qua và cỡ hạt cần giữ lại

Đây là dữ liệu quyết định. Nếu yêu cầu là “không cho hạt lớn hơn X đi qua”, hãy chuyển X về đơn vị mm hoặc µm rồi chọn độ mở sàng phù hợp. Khi dùng lưới inox sàng bột, mô tả bằng cỡ hạt giúp người tư vấn hiểu đúng hơn nhiều so với câu “cho tôi loại khoảng 100 mesh”.

2. Đường kính dây và tỷ lệ diện tích thoáng

Với cùng mục tiêu độ mở, dây dày hơn có thể làm giảm phần diện tích thông thoáng của mặt lưới. Điều này ảnh hưởng đến lưu lượng bột, khả năng rung và mức độ bám dính. Vì vậy, nên xem mesh, độ mở và đường kính dây như một nhóm thông số liên quan, thay vì tách rời từng con số.

3. Độ ẩm, độ bết và hình dạng hạt

Bột khô, tơi và có hạt tương đối đồng đều thường dễ sàng hơn bột ẩm hoặc có xu hướng kết tụ. Hạt dạng dẹt, dài hay không đều cũng có thể đi qua mắt lưới theo hướng khác nhau. Vì vậy, hai loại bột có cùng “độ mịn cảm nhận” vẫn có thể cần cách chọn mesh khác nhau. Chọn đúng độ mở cho lưới inox sàng bột nhưng bỏ qua tính chất vật liệu vẫn có thể cho kết quả kém.

4. Năng suất yêu cầu

Mesh cao hơn thường đồng nghĩa với lỗ nhỏ hơn ở cùng hệ tham chiếu, nên khả năng thoát liệu có thể giảm. Nếu dây chuyền cần sản lượng lớn, lựa chọn quá mịn có thể trở thành nút thắt. Cần cân bằng giữa tỷ lệ hạt đạt chuẩn, tỷ lệ hồi lưu và tốc độ sàng.

5. Môi trường và vật liệu lưới

Không nên mặc định một mác inox phù hợp cho mọi loại bột hoặc mọi môi trường. Khách hàng có thể tham khảo nhóm lưới inox 304 hoặc lưới inox 201 để trao đổi thêm, nhưng quyết định vật liệu phải dựa trên môi trường làm việc, yêu cầu vệ sinh, khả năng tiếp xúc hóa chất và tiêu chuẩn riêng của quy trình.

Quy trình 5 bước để chốt lưới inox sàng bột thực tế

1. Xác định mục tiêu sàng: loại tạp, chia cỡ, làm đồng đều hay giới hạn kích thước hạt.
2. Đo hoặc ước lượng cỡ hạt mục tiêu: ưu tiên mm hoặc µm thay cho mô tả “mịn/vừa/thô”.
3. Đối chiếu bảng mesh: chọn 1–2 mức gần với cỡ hạt cần kiểm soát để thử.
4. Kiểm tra cấu trúc lưới: độ mở, đường kính dây, kiểu đan và khả năng lắp lên khung/máy hiện có.
5. Thử mẫu trước khi chốt số lượng: quan sát tỷ lệ lọt, phần giữ lại, hiện tượng nghẹt và năng suất thực tế.

Với ứng dụng sàng bột, lưới inox đan thường là nhóm cần được xem xét trước vì cấu trúc mắt lưới phù hợp với nhu cầu phân loại hạt nhỏ. Trong khi đó, lưới inox hàn có cấu trúc và phạm vi ứng dụng khác; không nên chọn chỉ vì cùng là “lưới inox”.

Những sai lầm thường gặp khi chọn mesh sàng bột

Chọn mesh càng cao càng tốt

Mesh cao chỉ hữu ích khi quy trình thực sự cần kích thước hạt nhỏ tương ứng. Nếu không, lưới quá mịn có thể làm giảm tốc độ thoát bột, tăng khả năng bít mắt và khiến người vận hành phải vệ sinh thường xuyên hơn.

Chỉ hỏi mesh mà không hỏi độ mở

Đây là lỗi dễ gây hiểu nhầm nhất. Khi cần kết quả ổn định, người mua lưới inox sàng bột nên yêu cầu thêm thông tin về kích thước lỗ và đường kính dây. Nếu mục tiêu có tiêu chuẩn hạt cụ thể, hãy dùng kích thước lỗ làm tiêu chí chính.

Bỏ qua đặc tính của bột

Bột hút ẩm, bột có dầu, bột dễ tích điện hoặc có xu hướng vón sẽ phản ứng khác nhau trên cùng một mặt lưới. Chọn đúng độ mở nhưng bỏ qua tính chất vật liệu vẫn có thể cho kết quả kém.

Chốt số lượng lớn khi chưa thử

Nếu yêu cầu đầu ra nhạy cảm hoặc dây chuyền chưa từng dùng cỡ lưới tương đương, nên thử mẫu trước. Một bài toán sàng thực tế còn phụ thuộc thiết bị, biên độ rung, tải cấp liệu và cách căng lưới, nên kết quả tại hiện trường có giá trị hơn suy đoán chỉ từ bảng.

Cách đọc nhanh bảng mesh khi đang cần mua lưới

Nếu chưa có bản vẽ kỹ thuật, có thể dùng nguyên tắc đơn giản: xác định kích thước hạt lớn nhất được phép lọt qua, tìm độ mở sàng gần nhất, sau đó mới quy về số No./mesh tham khảo. Ví dụ, theo ASTM E11, No. 40 có độ mở danh nghĩa 425 µm, No. 80 là 180 µm, No. 100 là 150 µm, No. 120 là 125 µm và No. 200 là 75 µm. Đây là mốc thuận tiện để trao đổi kỹ thuật, không thay thế việc xác nhận quy cách của tấm lưới thương mại cụ thể.

Nếu vật liệu nằm giữa hai mức, không nhất thiết phải chọn cỡ cao hơn khi chọn lưới inox sàng bột. Hãy xét mục tiêu chính: ưu tiên thu hồi sản lượng hay ưu tiên loại bỏ hạt quá cỡ. Với lưới inox sàng bột, quyết định tốt thường là quyết định cân bằng được độ mịn đầu ra, tốc độ sàng và độ ổn định trong cả ca vận hành.

FAQ về lưới inox sàng bột và số mesh

Mesh càng lớn thì bột sau sàng càng mịn phải không?

Trong cùng hệ tham chiếu, số No./mesh tăng thường đi cùng độ mở nhỏ hơn. Tuy nhiên, độ mịn đầu ra còn phụ thuộc đặc tính bột, tải sàng và khả năng đi qua mắt lưới. Vì vậy không nên dùng số mesh như tiêu chí duy nhất.

100 mesh tương đương bao nhiêu micron?

Theo bảng cỡ sàng ASTM E11, No. 100 có độ mở danh nghĩa 150 µm. Khi mua lưới sử dụng thực tế, vẫn cần xác nhận độ mở và đường kính dây của sản phẩm cụ thể.

Sàng bột mịn nên bắt đầu từ 100 mesh hay 200 mesh?

Không thể chọn chỉ từ tên “bột mịn”. 100 mesh và 200 mesh khác nhau rõ về độ mở danh nghĩa, lần lượt khoảng 150 µm và 75 µm theo ASTM E11. Hãy lấy cỡ hạt mục tiêu làm chuẩn rồi mới chọn lưới inox sàng bột phù hợp.

Lưới càng mịn có càng dễ nghẹt không?

Nguy cơ nghẹt thường tăng khi mắt nhỏ, đặc biệt với bột ẩm, bết hoặc có nhiều hạt xấp xỉ kích thước lỗ. Thiết bị rung, lượng cấp liệu và phương pháp làm sạch cũng ảnh hưởng lớn đến hiện tượng này.

Cần gửi gì để được tư vấn đúng mesh?

Nên gửi mẫu hoặc mô tả vật liệu, cỡ hạt đầu vào, cỡ hạt tối đa sau sàng, mesh đã dùng nếu có, kích thước khung/tấm lưới và môi trường làm việc. Càng có số liệu cụ thể, việc chọn lưới inox sàng bột càng ít phụ thuộc vào phỏng đoán.

Kết luận: hãy chốt theo độ mở và mẫu bột thực tế

Không có một mức mesh duy nhất phù hợp cho mọi loại bột. Có thể dùng 20–40 mesh để khảo sát nhu cầu sàng thô, 50–80 mesh cho mức trung bình, 100–140 mesh cho sàng mịn và 170–200 mesh cho mức rất mịn; nhưng con số cuối cùng phải quay về cỡ hạt cần kiểm soát, độ mở mắt lưới và khả năng vận hành của hệ sàng.

Nếu đang cần chọn lưới inox sàng bột, hãy gửi cỡ hạt mong muốn hoặc mẫu bột để Thành Đạt đối chiếu mức mesh phù hợp hơn. Bạn cũng có thể xem thêm các nhóm lưới tại Lưới Inox Thành Đạt trước khi gửi yêu cầu cụ thể.
